TRANSMISIÓN POR RADIOFRECUENCIA CON MODULOS TX RX Y PIC 16F628A.

INTRODUCCIÓN

EL objeto de este proyecto es avanzar en el estudio de los microcontroladores pic, en esta ocasión le daremos impulso a la comunicación con los famosos modulos RX y Tx en mi caso los módulos trabajan a 433mhz, gracias a los cuales podré impulsar un proyecto que me solicitaron, transferencia de temperatura de termopares por radiofrecuencia, para tema de secado.

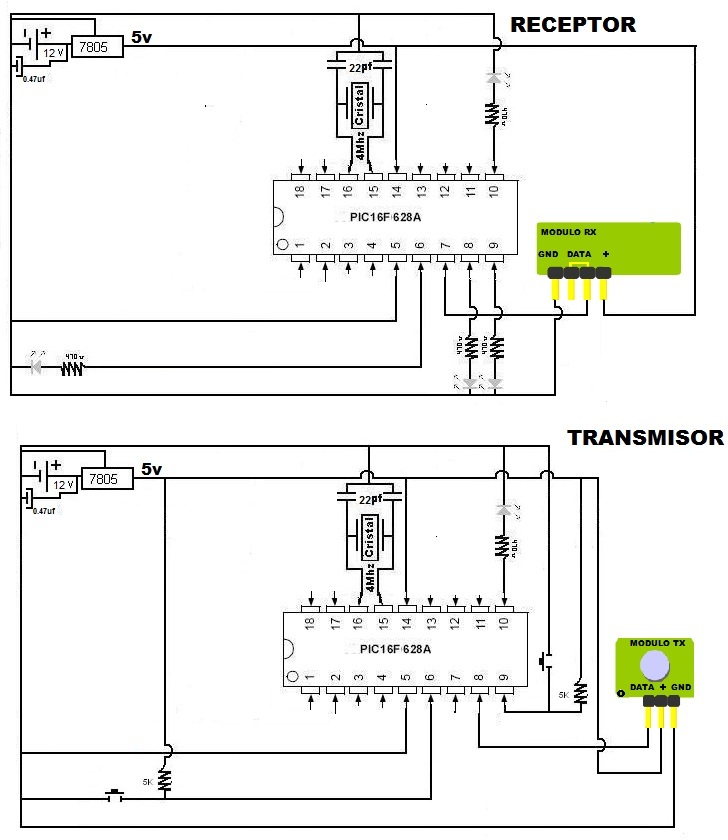

CIRCUITO

PROGRAMA:

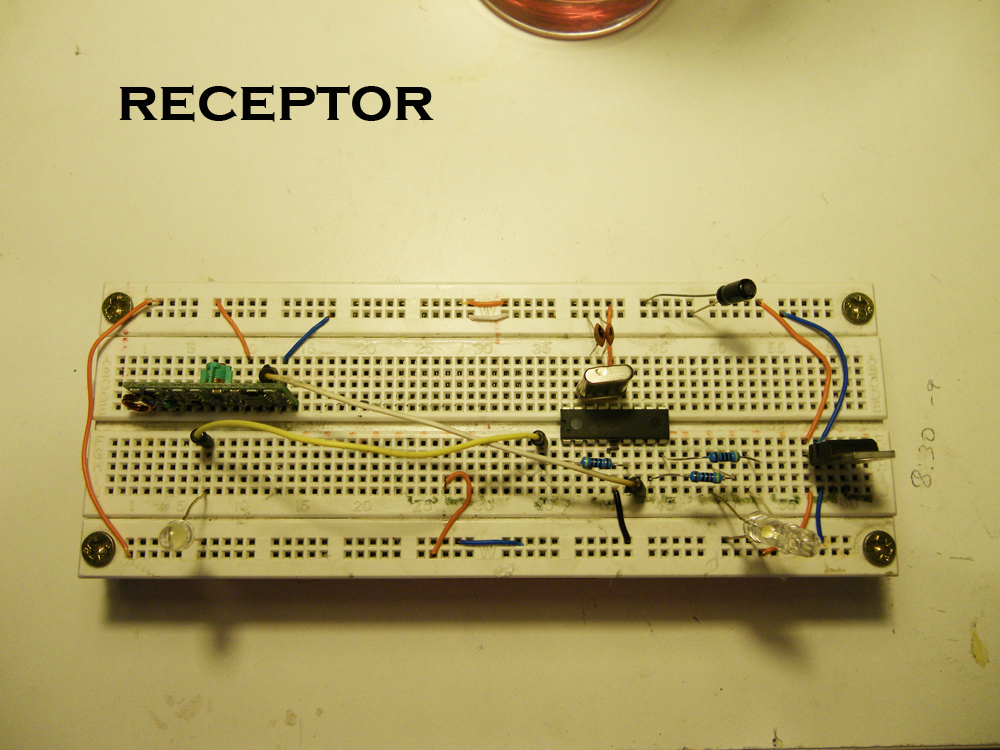

RECEPTOR

include "modedefs.bas"

botona var portb.0
botonb var portb.3

high portb.4
pause 1000
low portb.4
pause 1000
high portb.4
pause 1000
low portb.4
pause 1000

loop:
if botona=0 then goto led_on
if botonb=0 then goto led_off
serout portb.2,n2400,[$FF,$FF,"OK","C"]
goto loop

led_on:
serout portb.2,n2400,[$FF,$FF,"OK","A"]
goto loop

led_off:
serout portb.2,n2400,[$FF,$FF,"OK","B"]
goto loop

end

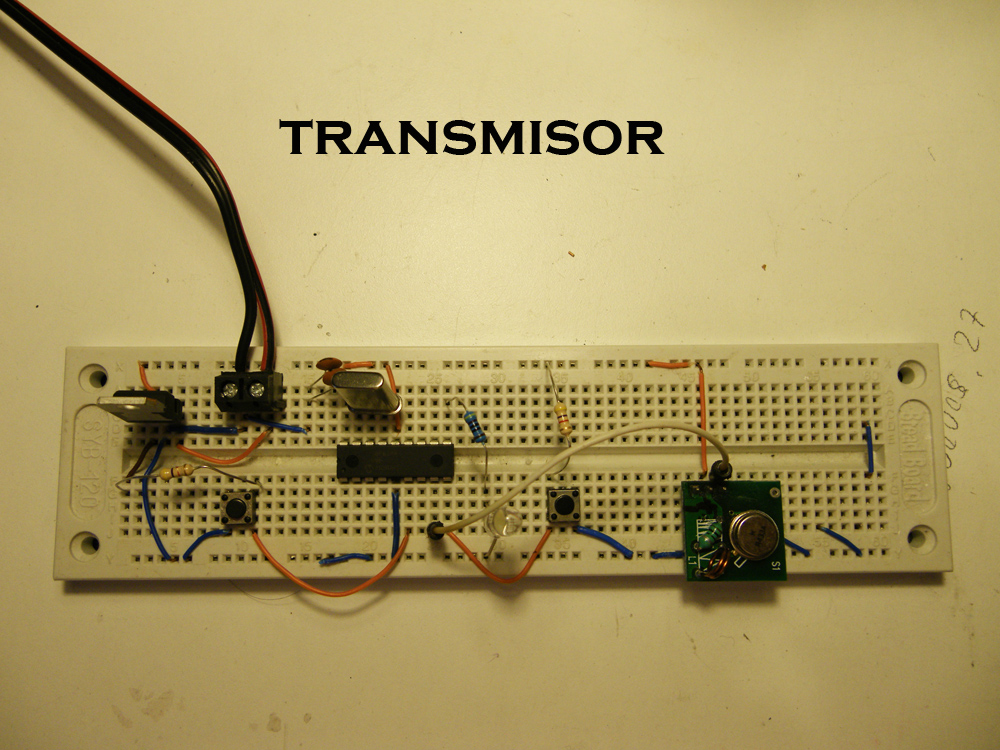

TRANSMISOR

include "modedefs.bas"
datos var byte
led_rojo var portb.0
led_verde var portb.2
high portb.3
pause 1000
low portb.3
pause 1000
high portb.3
pause 1000
low portb.3
pause 1000

Loop:

serin portb.1,n2400,["OK"],datos

If datos="A" then ledrojo
if datos="B" then ledverde
if datos="C" then lednada

goto Loop

ledrojo:
High led_rojo
low led_verde
goto Loop

ledverde:
low led_rojo
high led_verde
goto Loop
lednada:
low led_verde
low led_rojo
goto loop

end

EXPLICACIÓN DEL PROYECTO.

Como pueden ver se trata de un sencillo circuito de control por radiofrecuencia con módulos rx/tx a 433 mhz y dos pic 16f628a, el modulo transmisor emite las letra A al pulsar un botón para encender un led o si pulsa el otro botón transmite la letra B para encender otro led, sino se pulsa ninguna tecla solo transmite la letra C dejando viva la comunicación.
