SISTEMA DE ILUMINACIÓN RING-LEDS PARA MICROSCOPIO.



INTRODUCCIÓN

Los anillos de led en la microscopia se emplean para aumentar la incidencia de la luz y además se elimina las sombras en las muestras, el precio de un anillo de led depende del número de diodo led. Nosotros emplearemos 3 diodos led, aunque se puede ampliar ese número variando el circuito ya sea en serie o en paralelo, la tensión, etc.



MATERIALES



-3 Diodos led de 5mm de diámetro, 10000 mcd, 3,2-3,7 V y 20mA. Precio 0,3x3= 0,9 euros.
-1 Resistencia 68 ohmios. Precio 0,05 euros.
-Tubo Pvc de 8mm y 40 mm de diámetro. Precio Gratis
-Un trozo de cable. Precio Gratis
-Una fuente alimentación de tensión continua 12v. Precio depende yo use una de una antigua impresora.
-Resistencia variable 200k Precio 0,2 euros (Opcional).
-Interruptor conmutador palanca Precio 0,4 euros (Opcional).

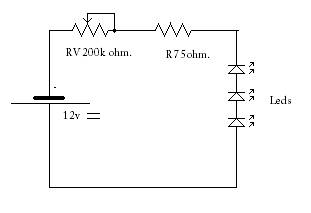

PLANO O ESQUEMA

Instrucciones:

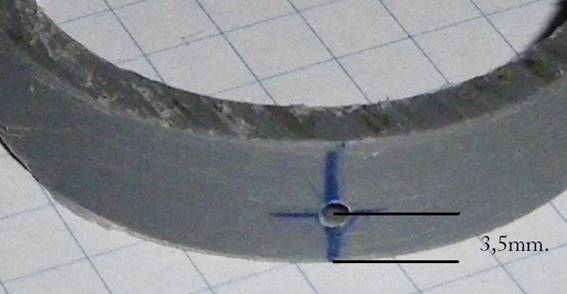

Cortamos el tubo de PVC a 8 mm y taladramos los agujeros para los led a 120º de uno a otro

y a 3,5 mm de altura de la base.

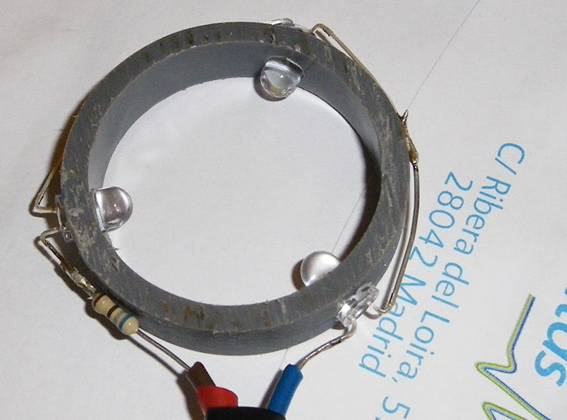

Colocamos los diodos  y soldamos la resistencia cuyo valor dependerá de:
El voltaje (V) y la Corriente (I) max de los diodos.
Mis diodos son de 3,2-3,7 Vy 20mA max.
Con una fuente de alimentación de 12V +/-  5% 12,6V max.

Por cuestión de stock en tienda la más cercana era de 68 Ohms y de 1/4 de W es suficiente.





Además como veréis en el esquema puse un potenciómetro para regular la intensidad de la luz.





PRECAUCIONES Y CONDICIONES DE USO

Al tratarse de un experimento eléctrico y térmico por soldaduras, hay tomar las debidas precauciones, para evitar quemaduras, calambres, etc..

No me hago responsable de que las técnicas descritas en este documento sean seguras ni tan siquiera adecuadas, ni que cumplan ningún tipo de requisito de seguridad de ninguna índole. No me hago responsable de la falta de veracidad o exactitud que los datos expuestos ni de los efectos secundarios que provoque el seguir las indicaciones e explicadas.

Todo lo que hagas será bajo tu entera responsabilidad, entendiendo que algunos de los procedimientos explicados son peligrosos y pueden provocar daños físicos o intoxicaciones debido a que en ellos se utilizan herramientas y maquinaria que necesitan de cierta pericia para su manejo y el seguimiento de unas normas básicas de seguridad que deberías conocer, así como elementos químicos que pueden provocar irritaciones, quemaduras, explosiones o intoxicaciones graves si no se tratan adecuadamente.

Este contenido es meramente informativo y no me hago responsable de la veracidad legal de esta información. Así mismo, tampoco me hago responsable del uso que haga cada usuario del contenido de esta web



PREGUNTAS Y SUGERENCIAS.

Para cualquier pregunta puedes realizármela al correo master@picpc.es
