VALORACIÓN ÁCIDO-BASE ASISTIDO POR EL PIC 16F876 + LABVIEW + EXCEL

.
PROLOGO
El objetivo de este proyecto es aplicar los conocimientos adquiridos para un caso práctico como son las valoraciones ácido-base por potenciometría.

INTRODUCCIÓN

El uso de la potenciometría en la valoraciones químicas son de gran utilidad ya que se evita controlar el punto equivalente con indicadores, como la fenolftaleína, anaranjado metilo, etc.. estos últimos  a pesar de su utilidad, tiene sus inconvenientes como la subjetividad en el cambio de color del indicador.
Para el proyecto quería no solo controlar los potenciales mediante los electrodos (referencia e indicador) sino también que el programa me controlara el volumen de disolución valorante.
En definitiva es una gran herramienta para valorar disoluciones sin contacto con el sistema, solo al principio para abrir la llave de la bureta.

MATERIALES

INSTRUCCIONES

Instrucciones:
Sistema cuentagotas:
1º Cogemos las minas y la introducimos en el conector.
2º A un tubo de plástico de diámetro del gotero de la bureta le hacemos un corte del mismo diámetro de los conectores de las minas.
3º Pegamos los conectores de forma que al caer la gota coincida con los extremos de las minas.

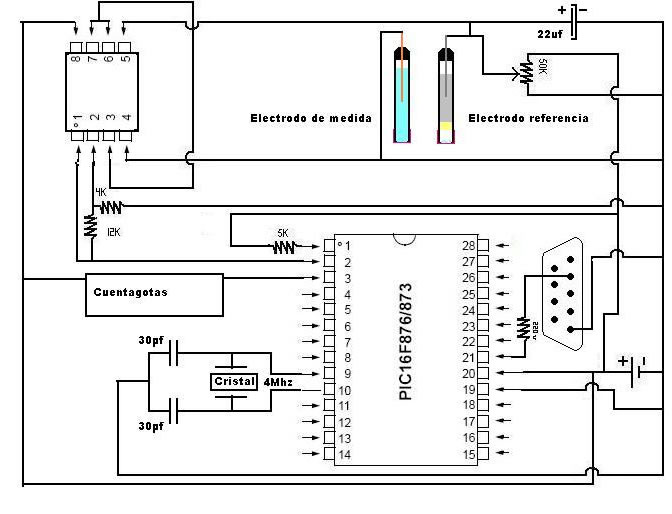

CIRCUITO ELECTRICO

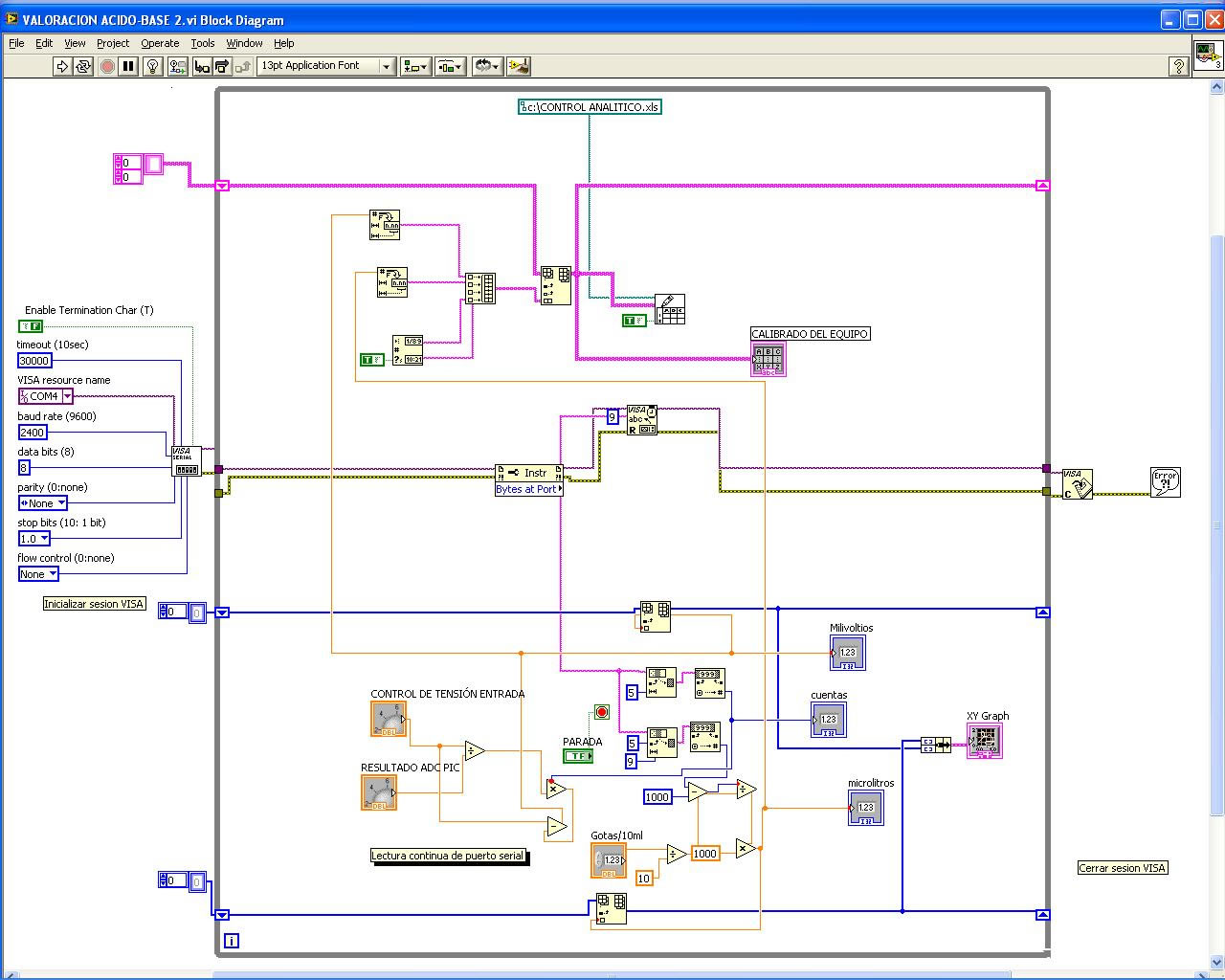

DIAGRAMA LABVIEW.

Como veis antes he contado las gotas por cada 10 ml, os aseguro que es muy exacto el error nunca a superado los 0,1 ml.
También me asegurado en ajustar las cuentas (conversión de analógico a digital) por mV reales de entrada.
Es importante siempre saber cuantos dígitos van entrar para luego separar las gotas/cuentas (mV en digital).

PROGRAMA PARA EL PIC 16F876

Como podéis comprobar voy a usar dos convertidos de analógico a digital
El primero me controlara si pasa una gota o no gracias a la conductividad de esta, y el segundo me convertirá la entrada proveniente del amplificador operacional LM358 a digital.
Como veréis le he puesto 4 seg de retardo en la rutina “registra” para que la reacción se complete, podéis variarlo al gusto pero siempre tenéis que tener en cuenta que el tiempo que las gotas se suelten por la bureta sea mayor que el tiempo de retardo que le tengáis colocado en la rutina “registra”.
Otra cosa importante es ponerle de inicio en la variable gotas 1000, porque me aseguro que en la salida del pic al pc, van a ir 9 dígitos, para poder luego separarlo en labview, y luego hacer la conversión a mV.


Programa:






INCLUDE "modedefs.bas"
DEFINE OSC 4
DEFINE ADC_BITS 10
DEFINE ADC_CLOCK 3
DEFINE ADC_SAMPLEUS 50
tensiondigital VAR word
tension var word
pulso var word
gotas var word
gotas=1000
TEMPERATURA VAR word
TRISA = 1
TRISB = 0
PAUSE 10
ADCON1 = %00000010 ' todos analogicos menos el 5, 6 y 7
INICIO:
ADCIN 0, tensiondigital
tension =tensiondigital
adcin 1, pulso
if pulso >5000 then gosub registra
GOTO INICIO
registra:
pause 2000
gotas=gotas +1
SEROUT PORTb.0,N2400,[#tension,#gotas]
return

END
